什么是等照度曲线?等照度曲线怎么看?

文章出处:未知 人气:发表时间:2021-02-26

照度是评价光源照明条件的重要参照指标之一,为了准确评定某照射面的光照度,就可以通过照度计来进行测量。很多用户对测定的等照度曲线还不了解,本文就给大家简单介绍一下。

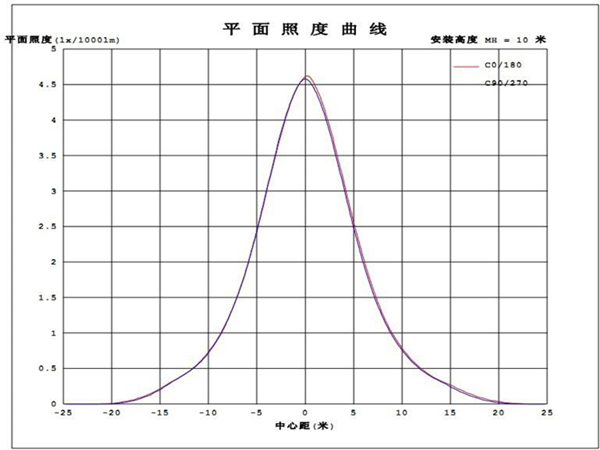

照度曲线

什么是等照度曲线?

等照度曲线指被照面上将相同照度所有点利用适当坐标绘成的曲线;不同等照度线构成等照度图.在对目前所有的曲面品质分析方法进行分类的基础上,详细介绍了各种方法的思路、原理和计算过程,并分析了基于一阶微分曲线的分析方法之间的内在联系。最后,通过实例对最常用的反射线法、等照度线法和高亮线法的曲面品质分析过程进行了详细阐述,这些方法证明能对曲面品质进行有效的分析。

等照度曲线怎么看?

按照某种适当的坐标系画出的照度相同的点的连线。一系列不同照度值的这种轨迹线组成等照度曲线图,可用于说明一个表面或某一个空间的照度分布状况。

主要用于灯具配光性能分析系统配合使用。

采用叠加法照度计算模式,根据一组鲐鱼灯光围网渔船中3艘不同渔船的水上集鱼灯布置参数,使用自行开发的水上集鱼灯水下光场计算系统,对各船的水中照度分布进行了计算,获得船舷右侧中部水深方向200m范围内不同深度的照度,并使用Surfer8.0软件绘制等值曲线图,结果表明:主灯船在总功率为180kW的情况下,10lx的等照度曲线水平方向最远在56m左右,水深方向不超过20m;离船水平距离40m、垂直距离40m处的照度约为0.01lx。副灯船在总功率为120kw的情况下,10lx的等照度曲线水平方向最远在46m左右,水深方向不超过181TI;离船水平距离33m、垂直距离38121处的照度约为0.01lx。网船在总功率为40kw的情况下,10lx的等照度曲线水平方向最远在45m左右,水深方向不超过15m;离船水平距离30rn、垂直距离35m处的照度为0.01lx左右。从集鱼灯的配置情况来看,主灯船、副灯船与网船目前的配置均较好,但主灯船在灯距增大到0.26m、灯高增大到5m时可增加1.6%的有效水体体积,副灯船在灯距减少到0.28m、灯高增大到5m时可增加2.1%的有效水体体积,网船在灯距增大到0.64m、灯高增大到9m时可增加1.7%的有效水体体积。计算结果还表明,大幅度的增加光诱渔船的集鱼灯功率并不能很有效的提高该船的光诱范围。

等照度曲线如何画?

光分布曲线可以通过分布光度计测试出图,还有就是自己测试,然后绘制分布图。

1、测试(如果灯挂高2米或更高根据灯具大小,可以分别测试地面离中心点1.14m、2m、3.464m的照度),一般的图都是对称的,可以只测试一边,-30°、-45°、-60°、不必测试。如果是非对称灯具,可以将灯具旋转90°测试。如步骤一。)

2、计算(根据测试结果计算光强如公式:E=Icosθ/R×R,知道E求I)

3、根据计算结果绘制极坐标(根据数据规定每个圆表示的...)
