色差仪是什么仪器？色差仪色差值计算公式有哪些？

色差仪作为光电仪器，可以直接测出透射或反射物体色的三刺激值和色品坐标，并可通过仪器内置的色差公式给出两个被测样品之间的色差值。那么，色差仪色差值计算公式有哪些？本文对色差仪及色差仪色差值计算公式进行了详细的介绍，对颜色测量仪器和色度学知识感兴趣的朋友可以了解一下！

色差是什么仪器？

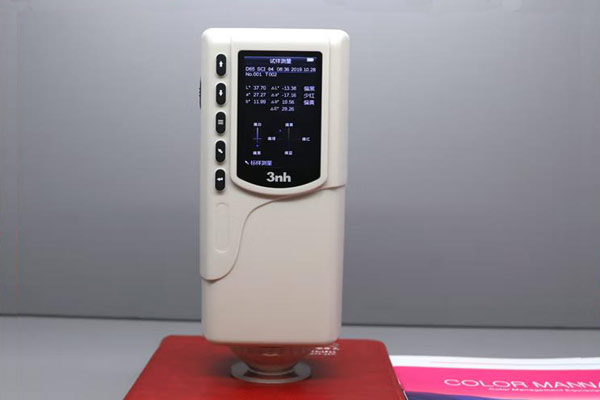

色差仪是一种常见的光电积分式测色仪器。它利用仪器内部的标准光源照明被测物体，在整个可见波长范围内进行一次积分测量，直接测得透射或反射物体色的三刺激值和色品坐标，并可通过专用微机系统给出两个被测样品之间的色差值。这是一种操作简便，价格便宜，在工业生产、科研实验、质检、商检和计量部门有着广泛应用的光学分析仪器。

根据性能参数、精度范围和使用要求，色差仪可分为3种：第一种是手持式色差仪，又称色彩色差计，其能直接读取数据，不用连接电脑，不配带软件，使用方便，价格便宜，但精度较低，在颜色管理的一般领域使用广泛；第二种是便携式色差仪，又称便携式分光色差仪，其除了能直接读取数据外，还能连接电脑，配带软件，体积较小，便于携带，精度较高，价格适中；第三种是台式色差仪，又称台式分光测色配色仪，其具有读数窗口，连接电脑时需要使用测色、配色软件，具有高精度的测色和配色功能，体积较大，性能稳定，价格较高。

色差仪色差值计算公式介绍：

通常，测色仪器是模拟人眼对颜色感应的光学测量仪器，这些仪器对颜色进行物理测量后，其数据应能预测人眼所看到的情况，这时若想计算色差还需要有合适的色差计算公式用来预测目视色差。色差公式的研究已有近百年的历史，长期以来，各国颜色科学研究人员为了提出与人眼视觉感官和心理感受相一致的色差公式，做出了大量尝试和努力，到目前为止已有数十个色差公式被提出，并且应用于不同领域的各个方面，其中颜色质量控制是色差公式使用最频繁的领域。为了减少色差公式的使用乱象，1976年国际照明委员会正式推荐CIELUV和CIELAB两个均匀颜色空间，此后基于这两个颜色空间的色差公式得到了广泛应用，尤其是CIELAB色差公式及其衍生品。每当CIELAB色差公式在新的工业领域表现不尽如人意的时候，颜色科学家就会对该公式进行修正，形成新的色差公式，以解决新的问题。以下对色差仪常用的CIELAB、CMC（l:c）、CIE94、CIEDE2000等4种常用色差公式进行简述。

1.CIELAB色差公式

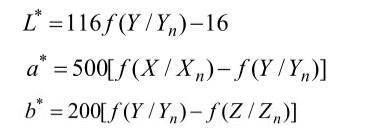

CIELAB色差公式是基于近似均匀的三维颜色空间建立的，由直角坐标L*、a*、b*构成，国际照明委员会推荐使用。该色差公式建立在CIELAB颜色空间之上，L*、a*、b*的值由下式确定：

上式中，X、Y、Z表示被测物体在标准色度系统（CIE1931或 CIE1964）中的三刺激值。Xn、Yn、Zn表示白物体色的三刺激值。

彩度和色调角的计算公式如式下：

其颜色属性差异可以用△L*、△a*、△b*、△C*ab和△H*ab表示，总色差使用三维空间中两种颜色坐标之间的欧几里得距离表示，如下所示：

另外一种使用△L*、△C*ab和△H*ab计算总色差的公式如下所示：

上面两个公式计算出的△E*ab是等价的。

2.CMC（l:c）色差公式

由于CIELAB色差公式无法在整个颜色空间都得到良好的视觉一致性，颜色科学研究者对CIELAB色差公式进行修改后提出CMC（l：c）色差公式。在修正CIELAB色差公式的基础上，CMC色差公式根据视觉关系调整了每个色调方向的色差椭圆大小和形状；改善了彩度差变化与明度之间的关系，使不同彩度的颜色具有不同的色差容限。非彩色区域附近的椭圆较小，彩度高的椭圆较大，色差容限与彩度的变化成正比。CMC色差公式为如下形式：

其中，△L*ab、△H*ab和△C*ab，为CIELAB确定的明度差、彩度差和色调差；SL、SC和SH分别为明度、彩度和色调的权重函数；L*s和C*ab,s和hab,s均为确定色差的标准样本。明度权重因子和彩度权重因子c与具体应用条件有关，一般情况下c=1。在纺织业中，当l=2时用CMC色差公式计算得到的纺织品色差与视觉感觉相对一致。对于涂料、塑料和油墨等应用，取l=1.4。

CMC色差公式实际上是一个三维空间中的椭球公式，也就是说，用以目标色样的坐标点为中心的一个椭球来表示色差，椭球的大小与样品颜色同目标色的差别有关，也与具体的颜色区域有关，在不同的颜色区域用不同大小和取向的椭球来表示色差。这种计算色差的方式已经被CE确定为今后发展色差公式的一种标准形式，主要的研究重点是如何确定公式中的系数，CIE94色差公式就是这类公式的代表。

3.CIE94色差公式

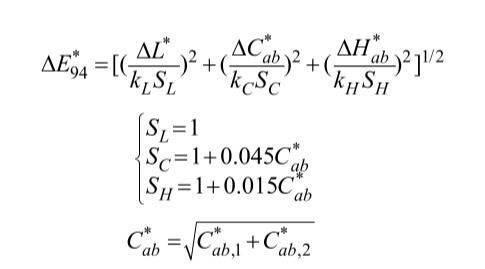

由于观测条件和样品特性的变化会影响工业色差评估，CIE经过充分研究这些外在因素的影响后，基于CIELAB色差公式提出了CIE94色差公式。该公式规定了些默认参考条件，如照明需采用CIE标准照明体D65、样品色差幅度在0-5CIELAB色差单位、样品结构在颜色上是均匀的、样品尺寸为视场大于4、样品放置为直接边捻接触等[39]。在染色工业相关应用中，这些参考条件的设置使得该公式计算出的明度、色调、彩度的差异与人眼感觉相一致。CIE94色差公式的相关表达式如下所示：

上式中△L*、△C*ab、△H*ab分别表示样本间颜色在明度、色度和彩度三个分量，上的差异，由CIELAB色差公式计算得到。kL、kC、kH三个参数与CMC（l：c）公式中的kl和kc一样，其取值可根据具体对象决定。在印刷行业中推荐使用kL=1.4，kC=kH=1；在纺织行业中，当kL=2，kC=kH=1时，CIE94色差公式计算结果与视觉评价更接近。

4.CIEDE2000色差公式

由于人眼与色差计在色度图中不同位置的色彩评估方法和形状上的差异，引起了许多色彩评定时测量数据与目测结论不匹配的问题，CIE2000色差计算公式的提出，就是为了解决这个问题和难题。CIE2000色差公式并不是创建了一个新的人眼辨别临界区均匀的色空间，而是重新定义了色差计算方法，使得在整个CIELab（L"a*b*色度空间）中，色差计算值与人眼评估更为接近。新的色差公式在原色差计算公式基础上，另外特别引用了三个新的重量系数SL，SC和SH，分别代表了在亮度△L*、饱和度△C*和色调△H*方向上的差异程度。

计算步骤：

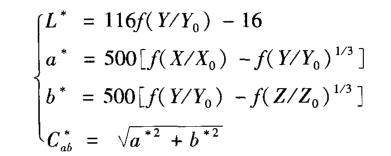

第一步：计算CIELAB公式中的L*、a*、b*、C*ab。

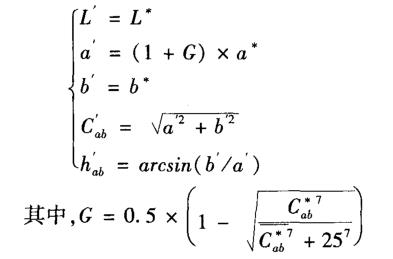

第二步：计算L'、a'、C’和h'。

G表示CIELAB颜色空间的轴的调整因子，a*是彩度的函数。C*ab是C*ab的算术平均值。

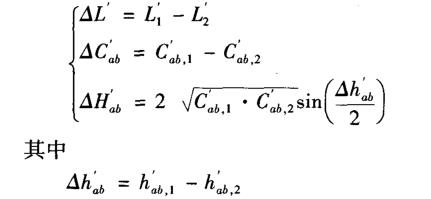

第三步：计算△L'、△C'ab、△H'ab。

第四步：计算SL、SC、SH、和T。

其中，L为两个样品L'、L'2的算术平均值；C'ab为两个样品C'ab,1、C'ab,2的算术平均值；h'ab为两个样品h'ab,1、h'ab,2的算术平均值。

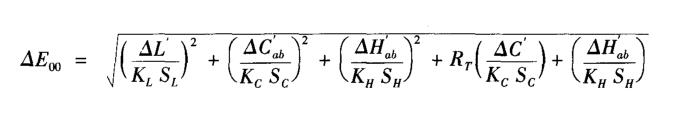

第五步：代入CIEDE2000色差公式计算。
