非接触式分光测色仪

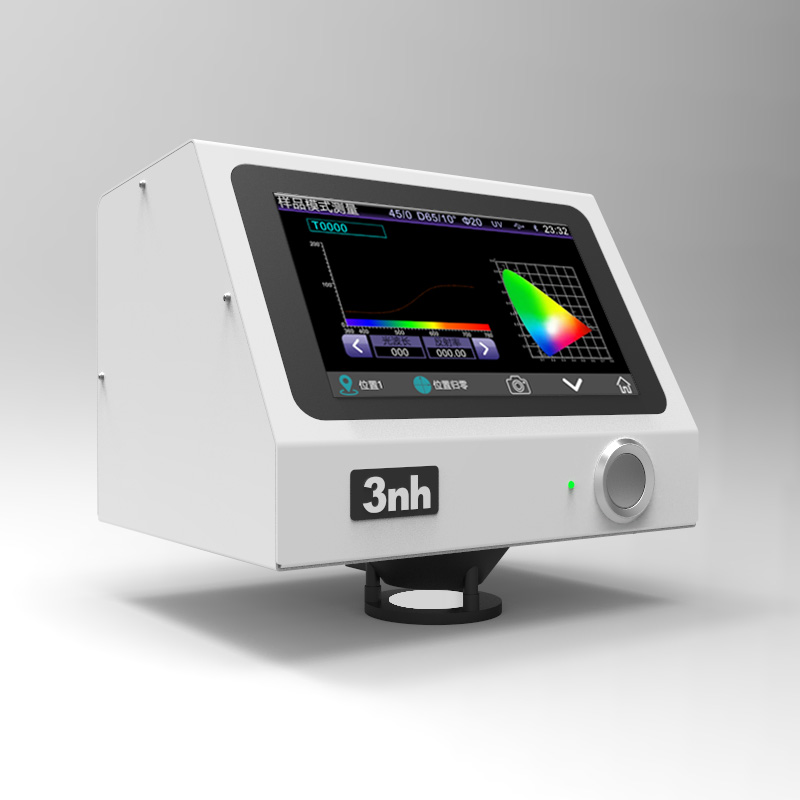

非接触式分光测色仪 YL4568

产品介绍:
YL4568分光测色仪是一款采用45/0°(45°环形均匀照明0°接收)标准的颜色测量仪器,测试探头和被测样品非接触测试,实现液体、酱状物、粉末等非接触精密测色


YL4568分光测色仪是一款采用45/0°(45°环形均匀照明0°接收)标准的颜色测量仪器,测试探头和被测样品非接触测试,实现液体、酱状物、粉末等非接触精密测色。简洁的测头设计使得这款产品可放置于自动化生产线上任何位置用于精确颜色测量、色彩质量控制,在化妆品、果蔬、食品卫生、塑胶电子、油漆油墨、印刷、陶瓷等行业均有广泛应用,可用于荧光样品测量。它独特的创新设计不仅能直接从生产线上提供非接触式的测量方案,还能够保证稳定而高精度的测量结果。


非接触式分光测色仪特点

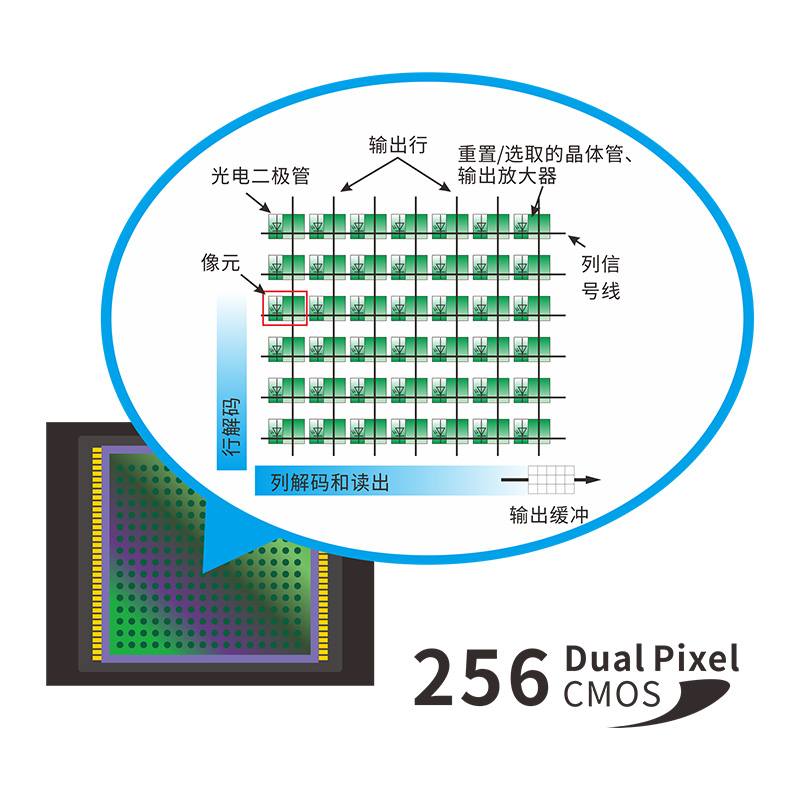

1、256像元双阵列CMOS图像感应器

更高的光学分辨率保证了仪器测量速度、准确性、稳定性和一致性,掌握核心技术,与国际标准同一平台,实现完好兼容。

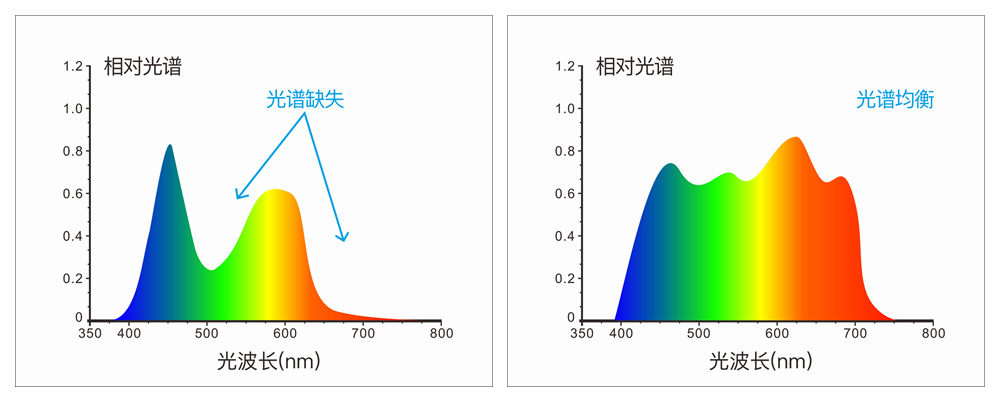

2、采用全光谱LED光源

全光谱LED光源保证了在可见光范围内有充足的光谱分布,避免了LED在特定波段的光谱缺失,保证了仪器测量结果的准确性和低成本的维护。

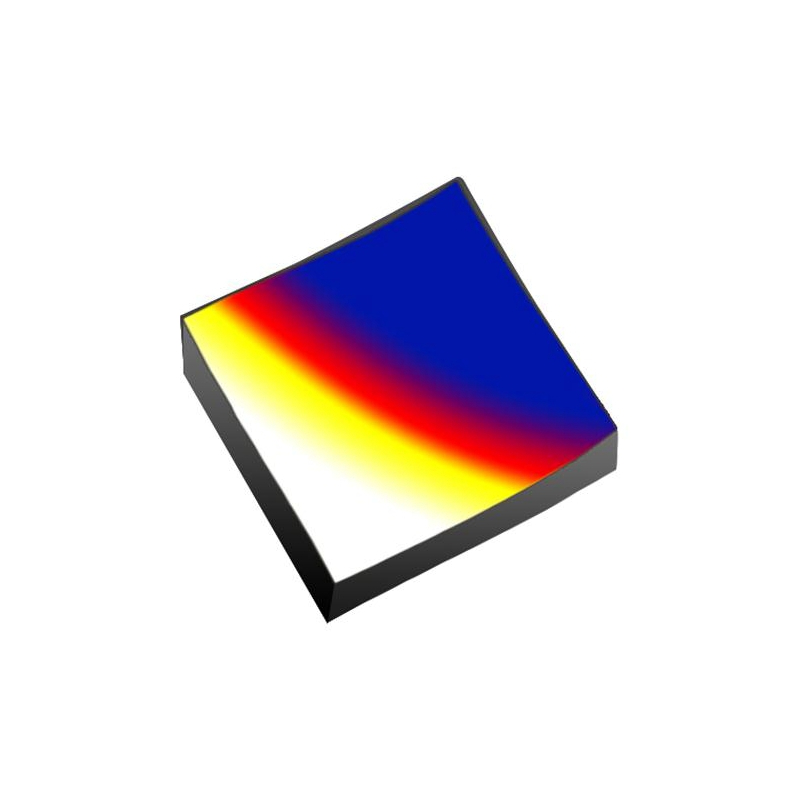

3、凹面光栅分光技术

采用凹面光栅分光技术,具有更高的分辨率,让色彩测量更精准。

4、更高品质

采用工业级实时处理的MCU,支持蓝牙5.0传输更加稳定可靠。

5、多种颜色测量空间及观测光源

提供CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 颜色空间,以及D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)多种观测光源,可以满足不同测量条件下的特殊测量需求。


6、高效

一个完整的测量周期只需200毫秒,每天可测量超过40万个样本。




YL4568非接触分光测色仪技术参数


产品型号YL4568
照明方式 45/0(45环形均匀照明0°接收);
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
特性 测试探头和被测样品非接触测试,实现液体、酱状物、粉末等非接触精密测色。重点应用于自动化产线的精确颜色测量、品质控制;测量时间可从0.1~1.5秒可调整,软件功能可定制(额外定制功能需评估)。
照明光源 全光谱LED光源,UV光源
分光方式 凹面光栅分光
感应器 256像元双阵列CMOS图像感应器
测量波长范围 400~700nm,10nm输出
反射率测定范围 0~200%
测量口径 Φ20mm(可定制Φ10mm、Φ4mm)
非接触距离 7.5mm(±0.2mm)
样品高度厚度无限制,仅使用测试探头
距离调整方式 根据实际样品固定高度
测量模式 软件定制功能(额外定制功能需评估)
定位 摄像头定位
颜色空间 CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式 ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE(Hunter),DINΔE99
其它色度指标 WI(ASTM E313,CIE/ISO,AATCC,Hunter),
YI(ASTM D1925,ASTM 313),
同色异谱指数MI,
沾色牢度,变色牢度,力份,遮盖度
观察者角度 2°/10°
观测光源 D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)
显示 光谱图/数据,样品色度值,色差值/图,颜色仿真,合格/不合格结果,显示容差可设置
测量时间 最快0.2秒
存储数据 样品模式+品管模式 18000条
连续统计模式30000条,合计不超过48000条
重复性 最优测试模式下(单次测量时间1.5秒时):
分光反射率:标准偏差0.1%以内:
色度值:ΔE*ab 0.03以内(预热后,以间隔5s测量白板30次平均值)
台间差 ΔE*ab 0.2以内(BCRA系列Ⅱ 12块色板测量平均值)
测量方式 单次测量,平均测量(2~99次)
尺寸 200*200*160mm(测试探头)
重量 约3Kg(仅测试探头)
供电方式 直流24V,3A电源适配器供电
照明光源寿命 5年大于300万次测量
显示屏 TFT 真彩 7inch,电容触摸屏
接口 USB,蓝牙®5.0
语言 简体中文,繁体中文,English
操作温度范围 0~40℃,0~85%RH(无凝露),海拔:低于2000m
存储温度范围 -20~50℃,0~85%RH(无凝露)
标准附件 电源适配器、说明书、数据线、标准校正板,黑校正盒
注: 注:该机型专门适用于流水化产线,深度功能定制会产生额外定制费用
